Cargador de batería Liitokala M4

1. Interfaz tipo C de entrada de 5.0V;
2. Dos corrientes de carga opcionales: 500mA / 1000mA;
3. Función de detección de capacidad de la batería;
4. Carga de baterías de diferentes especificaciones (18650/26650/.../AA/AAA) al mismo tiempo;
5. Se debe usar una pantalla LCD independiente para mostrar el modo de trabajo (CARGA y PRUEBA), voltaje de la batería (V), corriente de trabajo (mA), tiempo de carga (h), capacidad de la batería (mAh), porcentaje de energía (%) y otros parámetros de un vistazo claro;
6. En modo de CARGA, 4 canales pueden funcionar independientemente, y se pueden seleccionar diferentes corrientes de carga para trabajar simultáneamente;
7. Modo de PRUEBA: El proceso normal de PRUEBA de capacidad de la batería consta de tres pasos (1 carga completa, 2 descarga y 3 carga completa);
8. CARGA y PRUEBA pueden funcionar simultáneamente; función de prueba de capacidad de carga independiente/función de prueba de capacidad normal, sin función de prueba de descarga por separado;
9. Función de protección múltiple: sobre voltaje de descarga, cortocircuito, función de activación de 0 V, (-ΔΔ V y 0 V), función de no poder cargar de 1.65 V a 2.2 V, reconocimiento inteligente de batería defectuosa y protección de detección de batería conectada inversamente;
10. Con salida USB estándar de 5V/1000 mA.

Descripción de los puntos clave

El cargador tiene 4 puntos clave: punto de selección de MODO, punto de consulta del canal 1-2, punto de consulta del canal 3-4 y punto de selección de CORRIENTE. Estas 4 teclas también tienen la función de iluminar el fondo de la pantalla LCD, lo que es simple y conveniente de usar.

1. Tecla de MODO: selección de MODO; Incluyendo el modo de carga CHARGE y el modo de detección de capacidad de PRUEBA; Por lo general, mantenga presionado MODO para cambiar entre el MODO DE CARGA o el MODO DE DETECCIÓN DE CAPACIDAD DE PRUEBA: primero, presione suavemente 1-2 o 3-4 para seleccionar el canal, luego mantenga presionado MODO para cambiar el MODO y presione CORRIENTE para cambiar CORRIENTE. Después de seleccionar el MODO, si no se realiza ninguna acción durante 8 s, se entrará en el estado de funcionamiento, lo que facilita la operación.

2. Teclas de canal 1-2: correspondientes a los canales 1 y 2; Presione el botón continuamente para seleccionar y ver los datos del canal 1 y del canal 2 sucesivamente;

3. Canal 3-4: correspondientes a los canales 3 y 4; Presione el botón continuamente para seleccionar y ver los datos del canal 3 y del canal 4 sucesivamente;

4. Tecla de CORRIENTE: selección de CORRIENTE; Li-ion: 500mA/1000mA Ni-MH/Ni-CD: 500mA; Mantenga presionada esta tecla para controlar la visualización LCD;

El cargador puede presionar la tecla de función correspondiente para cambiar la carga independiente o la selección de corriente diferente, y la carga de diferentes baterías, fácil de operar; En el estado de funcionamiento, puede presionar suavemente (1-2, 3-4) puntos clave para verificar la corriente (mA)/capacidad (mAh)/voltaje (V)/tiempo (h) del canal correspondiente y otros valores de datos de referencia.

Descripción de la operación del modo:

Cuando el cargador está encendido, la pantalla LCD del cargador se iluminará completamente instantáneamente, y estará listo en 3 segundos. Si no se coloca la batería, se mostrará "Null"; si se coloca la batería o la batería está invertida, se mostrará "Err"; si la batería está llena, se mostrará "End" y "100%"; si no se coloca la batería, se mostrará "Err".

1. CARGA (modo de carga)

1.1 Cuando se enchufa el cargador en la batería, el sistema entrará automáticamente en el MODO DE CARGA (CHARGE), el cargador cargará automáticamente con una CORRIENTE de carga predeterminada de 500 mA, dentro de 8 s se puede (CORRIENTE) con la tecla CORRIENTE elegir para la CORRIENTE de carga 500 mA y 1000 mA, el sistema bloqueará después de 8 s sin acción de su elección para la CORRIENTE de carga, la CORRIENTE y otras funciones están bloqueadas, si es necesario cambiar, puede mantener presionada la tecla MODO para volver a seleccionar;

1.2 En el modo de CARGA, cuando el logo en la pantalla "CHARGE" todavía está parpadeando, presione 1-2 y 3-4 para seleccionar el canal de la batería y presione CORRIENTE para seleccionar la CORRIENTE. Después de seleccionar, 8 s entrarán en el estado de funcionamiento sin ninguna acción; Preste atención a elegir la corriente de carga según la capacidad de la batería. Si no hay necesidad de carga rápida, se recomienda cargarla con 500 mA, que es la más segura.

1.3 En modo de carga, puede verificar la capacidad de carga (mAh)/tiempo de carga (h)/corriente de carga (mA)/voltaje de la batería (V) y otros parámetros de cada canal presionando suavemente los botones 1-2 y 3-4. Después de que la batería esté completamente cargada, se mostrará "End" (fin de la carga).

(Nota: Cuando se carga con una corriente de 1000mA, solo se puede utilizar para dos canales como máximo y solo para baterías de ion de litio. Cuando se carga con más de dos canales, el sistema reducirá automáticamente la corriente de carga de 1000mA a 500mA.)

2. PRUEBA (modo de detección de capacidad)

En el modo de PRUEBA, primero se carga la batería, luego se descarga la batería y se registran la cantidad de descarga y otros parámetros. Después de eso, la batería se carga automáticamente sin registrar la cantidad de carga. La batería y otros parámetros en la etapa de descarga se reservan en la pantalla. Los pasos detallados son los siguientes:

Entrar en el modo de PRUEBA seleccionado la carga actual de la batería de carga de la batería de descarga de carga final

2.1 Mantenga presionado MODO en cualquier estado para volver a ingresar al MODO DE PRUEBA;

Al entrar en el modo de PRUEBA, 8 segundos se pueden elegir el botón (CORRIENTE) por la CORRIENTE de 500 mA y 1000 mA, el sistema bloqueará su elección después de 8 s de CORRIENTE, si en estos 8 s, no realizó una configuración, entonces el sistema bloqueará automáticamente la CORRIENTE de 500 mA (es la CORRIENTE de carga predeterminada del sistema en este momento). (Nota: solo se permite una CORRIENTE de 500 mA para baterías nimh)

2.3 Cuando la batería se carga por primera vez, el sistema pasará automáticamente a la descarga, y la corriente de descarga está fijada en 500mA. En este momento, el sistema registrará los datos de descarga, para detectar la capacidad de descarga de la batería.

2.4 Cuando la batería se descarga, el sistema se convertirá automáticamente en carga, y el cargador cargará la batería nuevamente según los parámetros de corriente seleccionados previamente. En este momento, el sistema no registrará los datos de capacidad de carga, pero seguirá mostrando la capacidad en la etapa de descarga, el signo de Fin parpadeará hasta que esté completo, y finalmente el sistema mostrará Fin y 100%, y dejará de cargar.

(Nota: Cuando se carga con una corriente de 1000mA, solo se puede utilizar para dos canales como máximo y solo para baterías de ion de litio. Si hay más de dos canales, el sistema reducirá automáticamente la corriente de carga de 1000mA a 500mA para cargar; Corriente de descarga fija en 500mA)

Salida USB 5V

5.1 USB se utiliza solo como salida móvil de 5V con corriente de salida de 1000mA;

5.2 La salida USB solo será efectiva cuando haya suficiente energía de la batería de litio conectada al canal 4; En este punto, puede alimentar dispositivos electrónicos de 5V.

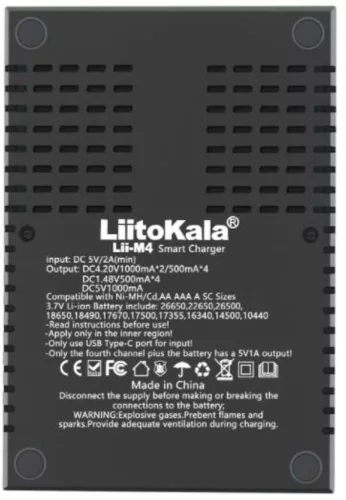

Parámetros específicos

6.1 Voltaje y corriente de entrada de CC: 5V/2.0A

6.2 Corriente de carga de la batería de litio: 4.20V 500mA4/1000mA2

6.3 Corriente de carga de la batería Ni-MH: 1.48V 500mA*4

6.4 Especificaciones de batería recargable: 18650, 26650, 14500, AA, AAA, etc.

6.5 Corriente de descarga de PRUEBA: 500mA

6.6 Salida USB: 5V - 1000mA

6.7 Modo de terminación: Monitoreo de voltaje inteligente

6.8 Dimensiones externas: 146mm (largo) * 100mm (ancho) * 33mm (alto).

6.9 Peso: aproximadamente 255g

Lista de embalaje:

1 * Cargador LiitoKala Lii-M4 (no incluye batería)

1 * Manual

1 * Número de seguimiento
